 醫用氣體工程施工方案設計

 一、工程概況

1. 項目名稱：XX醫院醫用氣體系統建設工程

2. 建設范圍：

    氧氣系統（含ICU、手術室專用管線）

    負壓吸引系統

    壓縮空氣系統

    笑氣/二氧化碳等特種氣體系統

    氣體報警監測系統

3. 執行標準：

    GB 50751-2012《醫用氣體工程技術規范》

    ISO 7396-1:2016 醫療氣體管道系統

 二、施工流程設計

    A[施工準備] --> B[管道預制作業]

    B --> C[主干管網安裝]

    C --> D[樓層支管安裝]

    D --> E[終端設備安裝]

    E --> F[系統強度試驗]

    F --> G[系統吹掃脫脂]

    G --> H[氣密性試驗]

    H --> I[終端壓力調試]

    I --> J[報警系統聯調]

    J --> K[竣工驗收]

 三、關鍵施工技術要點

 1. 管道安裝規范

 材料要求：

   氧氣管道：304/316L不銹鋼無縫管（BA級內表面）

   負壓管道：脫脂紫銅管（含銀焊條焊接）

 特殊工藝：

   采用自動軌道焊（氧氣系統）

   坡度控制：真空管道≥0.5%，其他≥0.2%

   接地電阻：≤10Ω（易燃?xì)怏w系統）

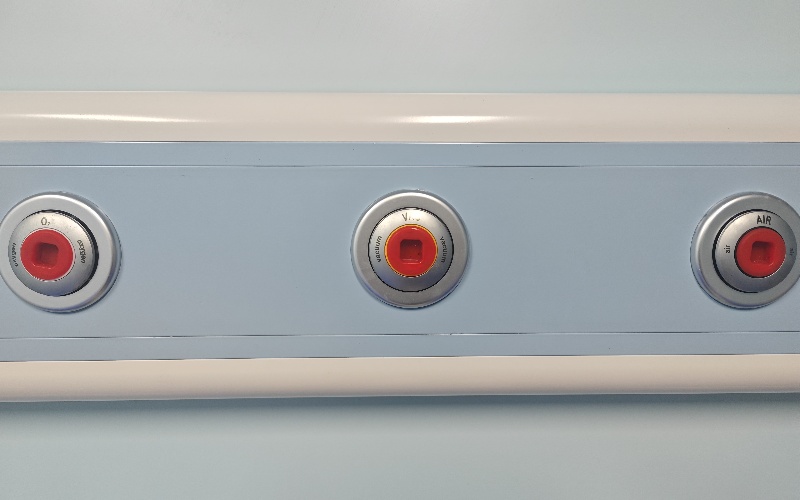

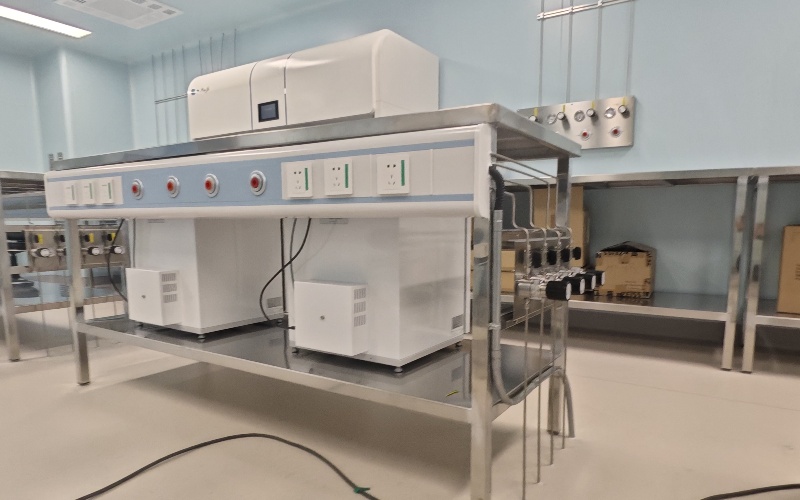

 2. 終端設備安裝

| 設備類型       | 安裝高度    | 距床間距 | 壓力精度要求    |

|----------------|-------------|----------|-----------------|

| 醫用氧氣終端   | 1.3-1.5m    | ≥300mm   | ±0.02MPa        |

| 負壓吸引終端   | 0.9-1.2m    | ≥450mm   | -0.03~-0.07MPa  |

| 麻醉廢氣排放口 | 手術臺正上方| -        | 負壓梯度≥75Pa  |

 3. 特殊區域施工

 手術室系統：

   采用雙路供氣+自動切換裝置

   冗余設計：主干管≥N+1備用率

 ICU病房：

   單房獨立截止閥

   壓力實時監測終端

 四、質量控制體系

1. 檢測項目表：

   | 階段       | 檢測項目                | 合格標準             |

   |------------|-------------------------|----------------------|

   | 安裝中     | 管道坡度               | 激光水平儀檢測±0.1° |

   | 焊后       | 焊縫X射線探傷          | Ⅱ級合格率100%       |

   | 壓力測試   | 24小時保壓             | ΔP≤1.5%             |

   | 交付前     | 氣體純度檢測           | O?≥99.5%，無油      |

2. 關鍵控制點：

    銅管脫脂后白綢布擦拭無油漬

    終端流量：氧氣≥10L/min@0.4MPa

    報警響應：壓力偏離≤5s

 五、安全保障措施

1. 氧氣系統施工區禁油管理：

    專用無油工具庫

    施工人員著防靜電服

2. 應急處理預案：

    設置區域緊急切斷閥（每30米）

    配備氧氣濃度檢測儀（報警值23%）

 六、驗收標準

1. 文件驗收：

    管道材質證明文件

    焊接工藝評定報告

2. 性能驗收：

    48小時連續運行測試

    *大負荷下壓力波動≤5%

 七、附件

1. 管道系統軸測圖

2. 報警裝置布點圖

3. 系統PID控制邏輯圖

說明：本方案嚴格遵循三級質量控制體系（自檢/專檢/監檢），建議施工周期為45-60天。實際應用中需根據醫院具體科室配置調整終端密度（建議床位：氣體終端=1：2.5）。

 可根據醫院等級（三甲/專科）補充：

  智能氣體管理系統（物聯網監測）

  應急備用氣源（液態氧罐+匯流排雙備份）

- 管道追溯系統（二維碼焊點追蹤）
