一、工程概況與設計依據

本醫用氣體管道工程旨在為[醫院名稱/院區]提供安全、穩定、符合臨床需求的醫用氣體供應系統，覆蓋門診樓、住院樓、手術室、ICU、急診科等核心醫療區域，服務床位[X]張，可滿足日常診療、急救、手術及重癥監護等場景的氣體使用需求。

工程設計嚴格遵循國家及行業現行標準，核心依據包括《醫用氣體工程技術規范》（GB 50751-2012）、《醫療機構醫用氣體系統規范》（WS 387-2022）、《壓縮空氣站設計規范》（GB 50029-2014）及醫院提供的醫療功能布局圖紙，確保系統設計合規性與臨床適配性。

二、核心氣體種類及系統配置

（一）氣體種類及用途

本方案涵蓋臨床必需的6類醫用氣體，具體配置如下：

1. 氧氣：作為生命支持類核心氣體，用于患者吸氧治療、呼吸機驅動、麻醉機輔助供氧，采用中心供氧模式，保障高流量、持續穩定供應。

2. 負壓吸引：用于吸取患者呼吸道痰液、手術創面血液、體液及醫療廢液，避免交叉感染，是臨床護理與手術操作的關鍵輔助系統。

3. 壓縮空氣：分為醫用壓縮空氣與器械壓縮空氣，前者用于呼吸機氣動部件驅動、口腔治療工具動力源，后者為手術室電動手術床、消毒設備等提供動力。

4. 笑氣（氧化亞氮）：作為手術麻醉輔助氣體，與氧氣混合后用于全麻誘導與維持，需單獨設置專用管道與終端，避免與其他氣體混淆。

5. 二氧化碳：主要用于腹腔鏡、胸腔鏡等微創手術的腹腔/胸腔充氣，以及實驗室培養箱環境維持，需控制氣體純度≥99.9%。

6. 氮?dú)猓鹤鳛槎栊詺怏w，用于驅動手術器械（如骨科動力工具）、藥品包裝保護，僅在手術室及藥房區域設置終端。

（二）系統核心組件配置

1. 氣源站：氧氣采用“液氧儲罐+匯流排”雙備份模式，液氧儲罐容積[X]m3，匯流排備用瓶組含[X]瓶高壓氧氣瓶，確保斷供風險降至*低；負壓吸引系統配置[X]臺真空泵（一用一備），單臺抽氣量≥[X]m3/h，保障負壓穩定。

2. 管道系統：所有氣體管道均采用316L不銹鋼材質，內壁經電解拋光處理，減少氣體雜質吸附；氧氣、笑氣管道采用雙卡套連接，負壓吸引管道采用焊接連接，避免泄漏；管道坡度≥3‰，*低點設置排污閥，防止冷凝水積存。

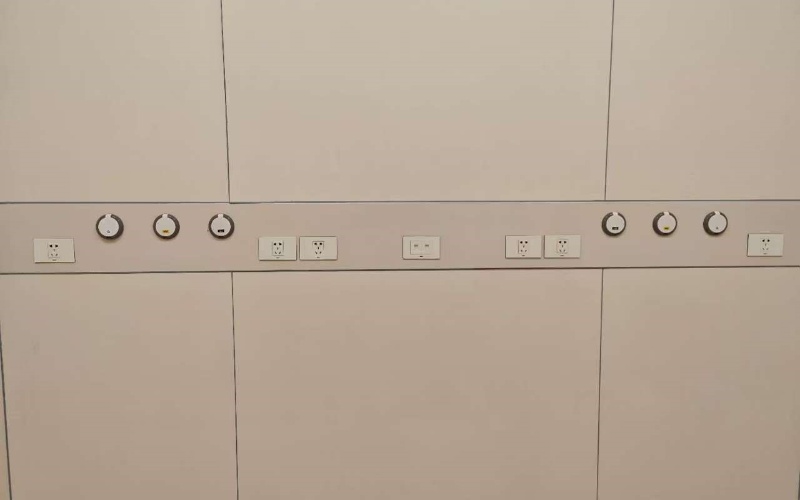

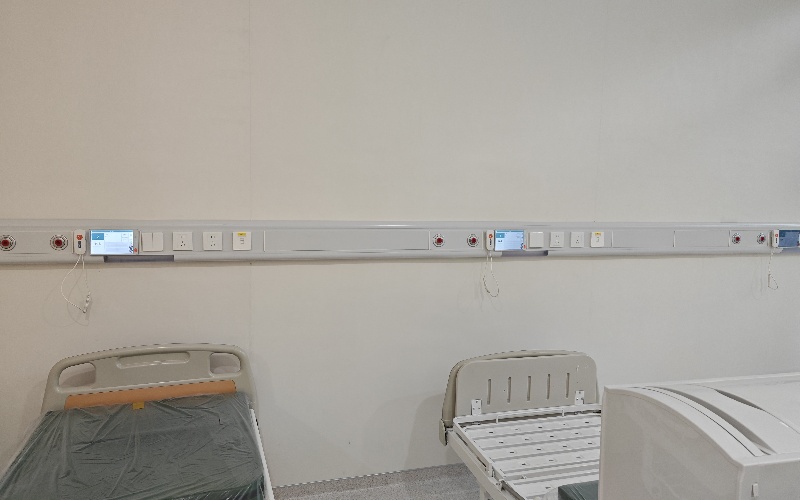

3. 終端設備：醫療區域終端采用國標制式快速接頭，不同氣體終端接口規格差異化（如氧氣為藍色、負壓吸引為黑色），防止誤插；終端壓力穩定裝置內置減壓閥，確保輸出壓力符合臨床標準（氧氣、壓縮空氣0.4MPa，負壓吸引-0.02～-0.08MPa）。

三、施工工藝與質量控制

（一）關鍵施工流程

1. 管道預制與安裝：管道切割采用等離子切割工藝，確保切口平整無毛刺；預制管段長度誤差≤5mm，安裝前需用無水乙醇清洗內壁，去除油污與雜質；管道支架間距嚴格按規范設置（水平管道≤1.5m，垂直管道≤2m），避免振動導致接口松動。

2. 系統試壓與吹掃：管道安裝完成后，先進行氣壓試驗（氧氣管道試驗壓力0.6MPa，負壓管道試驗壓力-0.12MPa），保壓24h無泄漏為合格；試驗合格后用潔凈壓縮空氣吹掃管道，直至出口空氣含塵量≤0.1mg/m3，確保系統清潔度。

3. 終端調試與標識：所有終端安裝后逐一調試壓力，誤差需控制在±5%以內；管道及終端張貼清晰標識，注明氣體種類、壓力值及安全警示（如“氧氣禁油”“負壓吸引專用”），標識采用耐腐蝕材質，確保長期清晰。

（二）質量保障措施

1. 材料管控：所有管道、閥門、終端等設備均需提供廠家資質文件與檢測報告，進場前抽樣送檢，不合格材料嚴禁使用；316L不銹鋼管道需符合《流體輸送用不銹鋼無縫鋼管》（GB/T 14976-2012）標準。

2. 過程監督：施工過程中設置專職質量監督員，對管道焊接、試壓、吹掃等關鍵工序全程旁站監督，每道工序驗收合格后方可進入下一道工序；建立施工檔案，記錄材料使用、工序驗收等信息，確?？勺匪?。

3. 第三方檢測：系統完工后委托具備資質的第三方機構進行檢測，包括氣密性、壓力穩定性、空氣潔凈度等指標，檢測報告作為工程驗收的核心依據。

四、安全保障與運維方案

（一）安全防護措施

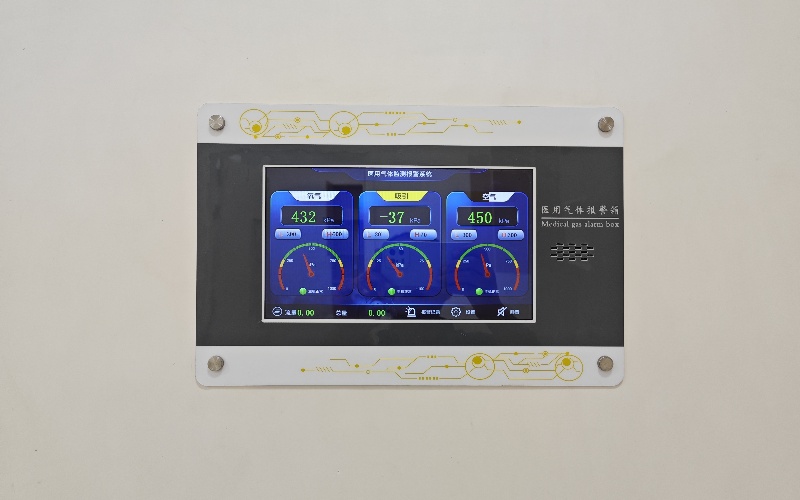

1. 泄漏報警：氣源站及核心醫療區域設置氣體泄漏報警器（氧氣泄漏報警值≤23%VOL，笑氣泄漏報警值≤1000ppm），報警信號聯動排風系統與聲光報警裝置，及時處置泄漏風險。

2. 防火防爆：氧氣氣源站與明火區域距離≥10m，站內嚴禁存放易燃易爆物品；管道及設備接地電阻≤4Ω，防止靜電積聚引發危險。

3. 應急備用：除氣源雙備份外，ICU、手術室等關鍵區域配置便攜式氧氣瓶與負壓吸引器，確保突發停電或系統故障時，臨床救治不受影響。

（二）運維管理計劃

1. 定期巡檢：建立日常巡檢制度，每日檢查氣源壓力、終端運行狀態，每周檢查管道支架與接口密封性，每月校準壓力儀表；每季度進行一次系統全面維護，包括閥門潤滑、過濾器更換等。

2. 人員培訓：為醫院運維人員提供專業培訓，內容包括系統原理、日常操作、故障排查及應急處理，培訓合格后方可上崗；每年組織一次應急演練，提升突發情況處置能力。

3. 售后服務：施工單位提供2年免費質保期，質保期內出現故障4小時內響應，24小時內到場維修；質保期滿后提供終身技術支持與維保服務，確保系統長期穩定運行。

五、工程驗收與交付

工程完工后，由建設單位、施工單位、監理單位及第三方檢測機構共同組成驗收小組，依據設計方案與國家標準進行驗收，驗收內容包括工程質量、系統性能、安全防護、標識規范等；驗收合格后，施工單位向建設單位移交施工檔案、檢測報告、運維手冊等資料，并提供3個月的運維指導，確保醫院運維團隊熟練掌握系統管理技能，實現工程順利交付與安全使用。
