醫用氣體管道專業施工方案

1.  工程概況

       1.1 工程項目簡介

       1.2 醫用氣體系統概述 (包含氣體種類：如醫用氧氣、負壓吸引、壓縮空氣、笑氣、二氧化碳、氮?dú)獾?

       1.3 工程范圍 (管道安裝范圍、起點終點界定、包含的組件等)

       1.4 主要工程量清單 (管道材質、規格、長度預估；閥門、終端數量等)

       1.5 編制依據 (列出所有參照的國家標準、行業規范、設計圖紙、廠家技術文件等)

2.  施工目標

       2.1 質量目標 (合格率100%，確保無泄漏，符合醫用潔凈要求等)

       2.2 安全目標 (杜絕重大安全事故，輕傷率控制在*低)

       2.3 工期目標 (明確計劃開工、竣工日期及關鍵節點)

       2.4 文明施工目標 (降低噪音粉塵，保護環境，工完場清)

3.  施工組織與部署

       3.1 項目管理機構 (項目經理、技術負責人、質檢員、安全員、施工隊長等人員名單及職責)

       3.2 勞動力計劃 (各工種人員數量及進場時間安排)

       3.3 施工機具與檢測設備計劃 (列出所需焊機、切割機、彎管機、壓力測試泵、檢漏儀、顆粒計數器、露點儀等的型號、數量及校準狀態要求)

       3.4 主要材料供應計劃 (管材、管件、閥門、終端組件等的品牌型號、技術標準、進場檢驗計劃)

       3.5 施工進度計劃 (甘特圖或網絡圖，細化各分項工程時間節點)

       3.6 施工現場平面布置圖 (材料堆放區、加工區、臨時設施位置等)

4.  醫用氣體管道施工技術要求

       4.1 管道材料與標準

           材質要求：無縫銅管(TP2/Y2/Y1，符合GB/T 18033/ZH-Cu58)、不銹鋼管(316L/304L，符合GB/T 14976/ISO 2037)、脫脂紫銅管等，明確材質、牌號、標準。

           管材質量證明：必須提供出廠合格證、材質證明書、無損檢測報告（如適用）。

           管件與閥門：材質與管道匹配，醫用氣體專用閥（如隔膜閥、球閥），禁油處理，提供合格證。

       4.2 管道預制加工

           下料：使用專用切管器，保證切口平齊、無毛刺、無變形。禁用砂輪切割（防止污染）。

           彎管：優先采用冷彎（彎管機），彎管半徑不小于管外徑的5倍。避免褶皺、壓扁。熱彎需嚴格控制溫度并做后續處理。

            清洗脫脂：關鍵工序！ 所有管材、管件、閥門在安裝前必須進行嚴格的化學脫脂（使用無殘留、符合醫用標準的溶劑如三氯乙烯替代品或?qū)Ｓ们逑磩┖臀锢砬逑矗ㄈ绯暡ㄇ逑矗?。確保內壁無油脂、氧化物、顆粒物。沖洗介質需純凈（如無油氮?dú)狻o油無水壓縮空氣）。脫脂后需進行白綢布擦拭檢驗（無污跡）或溶劑檢測。

           管道封堵：清洗合格后，兩端必須用潔凈的塑料蓋帽或潔凈膠帶密封，防止二次污染。

       4.3 管道安裝

           支架安裝：按設計要求間距安裝（參考GB 50751）。支架材質滿足要求（不銹鋼或熱鍍鋅鋼），形式穩固。管道與支架間使用非金屬絕緣墊片隔離（防電化學腐蝕）。支架不得焊在管道上。

           管道敷設：

               明敷：橫平豎直，坡度符合要求（排水坡、防倒坡），排列整齊美觀。

               暗敷：埋在管槽內時，套管材質符合要求（如不銹鋼），管道不得有接頭，管槽需有標識。吊頂內敷設需有專用支架。

               穿越墻體/樓板：必須加裝套管（不銹鋼或熱鍍鋅鋼），套管兩端應突出墻面/地面適當長度（通常20-50mm），套管與管道間用不燃柔性材料（如硅膠）密封。嚴禁在承重結構上開大孔洞。

           管道連接：

               銅管：優先采用銅釬焊（硬釬焊）。焊工需持證上崗（特種作業）。使用符合標準的含銀釬料（如BAg-5，Ag含量~45%）和專用釬劑（無腐蝕性）。焊接時必須使用氮?dú)獗Ｗo(hù)（內吹掃），防止內壁氧化。焊接后需清除殘留焊劑。

               不銹鋼管：可采用軌道自動氬弧焊（TIG）或卡壓式連接（需認證的醫用系統）。氬弧焊同樣需內保護（高純氮?dú)?氬氣）?？▔哼B接需專用工具和檢查量規。

               所有焊縫應飽滿、平滑、無裂紋、氣孔、夾渣、未熔合等缺陷。焊接后需進行防腐處理。

           閥門安裝：位置正確，流向標示清晰，操作方便。安裝在便于檢修的位置。

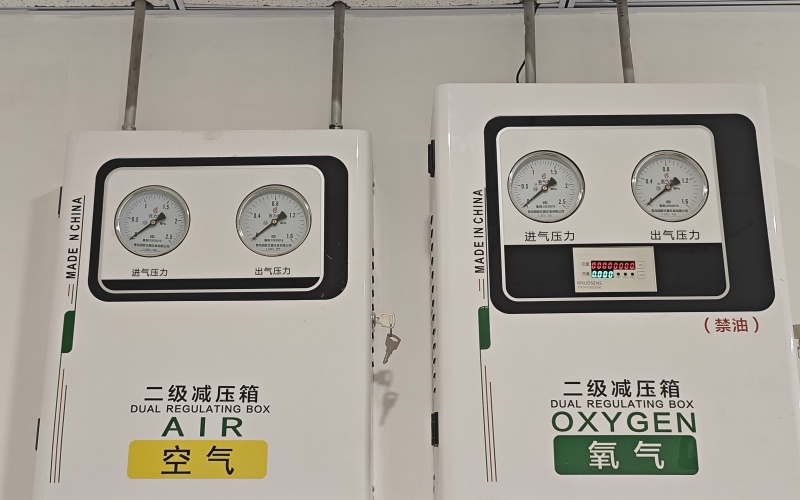

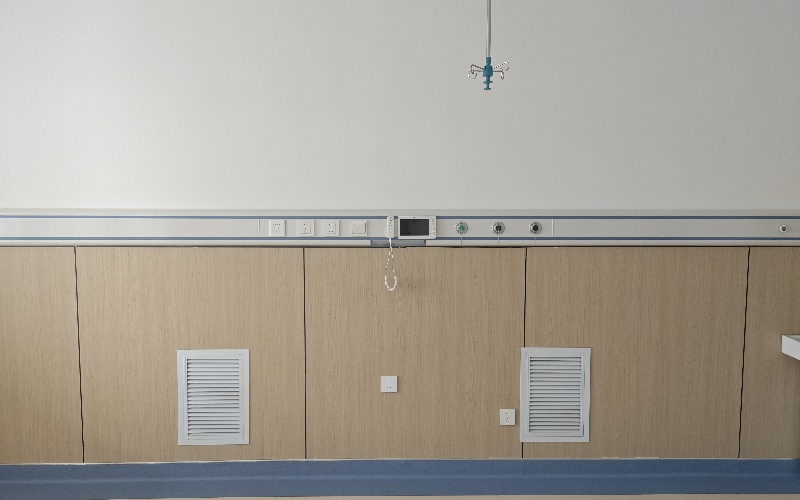

           終端組件安裝：位置、高度符合設計要求（參考病床設備帶安裝位置），安裝牢固，標識清晰（氣體種類、顏色代碼GB 50751）。安裝前再次檢查內部清潔度。

           標識：管道外壁必須按GB 50751規定進行顏色和文字標識（氧氣-白色/淺藍，負壓-白色/淺黃，壓縮空氣-白色/黑白斜紋等），標識清晰、耐久、間距合理。閥門、儀表掛牌標識。

           接地：所有醫用氣體管道系統必須進行可靠的等電位聯結和接地，消除靜電危害（尤其氧氣管道）。

       4.4 系統壓力與泄漏性試驗 (氣密性試驗)

           關鍵工序！ 分段、分系統進行。

           試驗介質：必須使用無油、干燥的高純氮?dú)猓?9.999%）或醫用壓縮空氣（需確保無油、干燥、符合標準）。嚴禁使用氧氣、氫氣等助燃/易燃?xì)怏w做強度試驗。

           強度試驗：試驗壓力為設計壓力的1.5倍（通常為工作壓力的1.25倍再1.5）。穩壓時間不少于10分鐘（或按規范要求），目測檢查管道無變形、無泄漏。合格后降壓至設計壓力。

           泄漏性試驗（氣密性試驗）：在強度試驗合格后進行。試驗壓力為設計壓力或系統工作壓力。必須使用專用泄漏檢測儀（如鹵素檢漏儀、氦質譜檢漏儀）或中性發泡劑對所有焊縫、接頭、閥門、法蘭等連接點進行100%無死角檢查。 穩壓時間至少24小時（或按規范要求），記錄起始和結束時的壓力、溫度，計算泄漏率。*大允許泄漏率必須符合GB 50751等標準規定（通常極低，如<0.5%/h）。

           試驗過程記錄：詳細記錄試驗壓力、介質、溫度、時間、檢測結果，并有相關人員簽字確認。

       4.5 管道吹掃

          試驗合格后，必須對管道系統進行徹底吹掃。

          吹掃介質：無油、干燥的高純氮?dú)饣蜥t(yī)用壓縮空氣。

          吹掃方法：逐根或分段進行。流速不低于工作流速（通常≥20m/s），在管道出口用白布或白紙板檢查，直至無鐵銹、塵土、水漬、油污或其他雜物痕跡。

       4.6 顆粒物與露點測試（適用時）

           對氧氣、壓縮空氣等對潔凈度要求高的管道，吹掃后需進行顆粒物計數測試（符合ISO 8573-1相關等級要求）。

           進行露點測試，確保管道內部干燥，露點達到設計要求（通?！?40°C @ 大氣壓）。

       4.7 系統調試與交付

           安裝各氣源站設備（制氧機、空壓機、負壓泵等）并調試（此部分通常由設備供應商負責，但需管道施工方配合接口）。

           連接管道系統與氣源站、終端設備帶。

           對整個系統進行帶負荷聯合調試：檢查終端壓力、流量是否滿足設計要求（尤其*遠端和*不利環路）；檢查報警系統（壓力過高/過低、氣體耗盡等）功能正常。

           測試完成后，進行內部驗收（自檢）。

           準備完整的竣工資料。

5.  質量保證措施

       5.1 質量控制體系 (明確質檢流程、責任人)

       5.2 材料進場檢驗 (核對質保文件、外觀、尺寸、脫脂狀況抽檢)

       5.3 過程質量控制 (焊接工藝評定、焊口外觀檢查、無損檢測抽檢比例要求、隱蔽工程驗收、試驗過程旁站監督)

       5.4 關鍵工序控制點 (脫脂、焊接、壓力/泄漏試驗、吹掃、終端安裝)

       5.5 質量通病預防措施 (針對泄漏、污染、支架不穩等問題)

       5.6 檢驗與試驗計劃 (ITP)

6.  安全文明施工措施

       6.1 安全生產責任制

       6.2 安全教育培訓 (特種作業、安全交底)

       6.3 施工現場安全管理 (動火作業許可、高空作業防護、臨時用電安全、有限空間作業管理)

       6.4 醫用氣體施工特殊安全要求：

           禁油令嚴格執行： 所有接觸管道內部的工具、設備、人員手套必須徹底脫脂。設置專用清潔工作區。

           氧氣管道施工防火防爆： 嚴禁油脂接觸氧氣管道/部件。動火作業需徹底隔離吹掃干凈并經檢測無氧后才可進行。配備專用滅火器。

           惰性氣體窒息風險：在密閉空間使用氮?dú)獾冗M(jìn)行吹掃或測試時，必須通風并監測氧氣濃度。

       6.5 文明施工管理 (工完場清、材料堆放整齊、減少噪音粉塵、廢棄物分類處理)

       6.6 應急預案 (火災、泄漏、人員傷害等預案及演練)

7.  成品保護措施

       7.1 管道安裝后防護 (防止磕碰、踩踏、油漆污染)

       7.2 閥門、終端組件保護 (加防護蓋/罩)

       7.3 標識保護

      7.4 移交前維護

8.  資料管理

       8.1 竣工圖紙繪制要求 (需反映竣工實際)

       8.2 需提交的竣工資料清單：

           施工方案及審批記錄

           材料設備出廠質量證明文件、合格證、檢測報告

           材料進場檢驗記錄

           脫脂清洗記錄及檢驗報告

           焊接記錄（含焊工證）、無損檢測報告（如有需求）

           管道安裝隱蔽工程驗收記錄

           強度試驗、泄漏性試驗記錄及報告 (壓力曲線圖)

           管道吹掃記錄

           顆粒物、露點測試報告（如要求）

           系統調試記錄及報告

           設計變更、工程簽證單

           質量評定資料

           竣工圖

9.  附件

       相關規范標準清單

       主要材料技術參數表

       施工進度計劃表

       施工現場平面布置圖

       質量管理體系圖

       安全管理體系圖

       應急預案 (詳細版)

重要說明：

1.  填寫具體內容：此方案為通用框架，方括號`[]`中的內容以及工程概況、工程量、進度計劃、管理機構等必須根據本項目實際情況詳細填寫。

2.  參照設計圖紙： 所有施工要求（管道材質、規格、走向、標高、閥門位置、終端位置、壓力等級等）必須嚴格遵循本項目經審查合格的設計圖紙。方案中提到的技術要求是對圖紙要求的細化和補充。

3.  規范更新：務必確認引用的國家及行業標準（如GB 50751）是否為*新有效版本。

4.  審批流程： 本方案需經施工單位技術負責人審核，報監理單位和建設單位審批同意后方可實施。

5.  人員資質：焊工、電工等特種作業人員必須持有效證件上崗。

6.  供應商配合： 明確與氣源設備供應商（制氧機、空壓機等）和終端設備供應商的接口與責任分工。

7.  監理監督：關鍵工序（尤其是脫脂、焊接、壓力試驗、泄漏試驗、吹掃）應通知監理工程師旁站監督。

使用此框架，結合您的具體項目信息，即可形成一份完整的、符合規范要求的《醫用氣體管道專業施工方案》。
