316L不銹鋼管道焊接工藝詳解

 一、焊接方法選擇

1. 手工電弧焊與氬弧焊組合

    管徑＞159mm：采用氬弧焊打底（確保根部熔透），手工電弧焊蓋面（填充和成型）。

    管徑≤159mm：全氬弧焊（適用于薄壁管，減少熱輸入，避免變形）。

    設備要求：使用WS7-400逆變式弧焊機（支持手工電弧焊/氬弧焊兩用），配備高頻引弧和電流衰減功能，防止引弧夾鎢和收縮氣孔。

2. 其他焊接方法

    三電極焊炬氬弧焊：壁厚≥2mm時，焊接速度比單焊炬提高3-4倍，適用于中厚壁管高效焊接。

    氬弧焊+等離子焊：適用于壁厚較大的鋼管，結合兩種工藝優(yōu)勢。

    高頻脈沖氬弧焊：在氬氣中加入5-10%氫氣，使用高頻脈沖電源，可提升焊接速度。

 二、焊接材料選擇

1. 等成分原則：焊材成分需與母材匹配，選用H00Cr19Ni12Mo2氬弧焊絲和CHSO22手弧焊條，確保接頭性能與母材一致。

2. 鐵素體控制：焊材中添加少量鐵素體形成元素（如Mo、Si），增強接頭抗熱裂紋和晶間腐蝕能力。

3. 焊材處理：焊絲使用前需用不銹鋼絲刷去除氧化皮，丙酮清洗；焊條需在200-250℃烘干1小時，隨取隨用。

 三、焊接參數(shù)控制

1. 熱輸入限制：奧氏體不銹鋼對過熱敏感，需采用小電流（比碳鋼低20%-30%）、快速焊（焊接速度6-8cm/min），多層焊時層間溫度≤60℃。

2. 典型參數(shù)：

    氬弧焊：電流75-80A，電壓10-11V，噴嘴直徑Φ2mm，鎢極規(guī)格Φ2.5mm（鈰鎢極）。

    手工電弧焊：電流80-105A，電壓25-26V，焊條直徑Φ2.5-3.2mm。

3. 背面保護：氬弧焊時需在管道內(nèi)局部充氬（流量5-14L/min），正面氬氣流量12-13L/min，防止根部氧化。

 四、坡口與裝配要求

1. 坡口形式：V形坡口，鈍邊0-0.5mm（比碳鋼?。?，坡口角度65°-70°（比碳鋼大），對口間隙比碳鋼適當增大。

2. 裝配定位：

    d≤Φ89mm：兩點定位，定位焊縫長度6-8mm。

    d=Φ89-Φ219mm：三點定位。

    d≥Φ219mm：四點定位。

3. 清潔要求：坡口兩側25mm范圍內(nèi)需用丙酮清洗，去除油污、氧化皮等雜質。

 五、焊接操作要點

1. 引弧與收?。罕仨氃谄驴趦?nèi)引弧、收弧，收弧時填滿熔池，將電弧引向坡口邊緣熄弧，防止弧坑裂紋。

2. 打底焊：焊縫厚度盡量薄（≤1.5mm），與根部熔合良好，收弧處成緩坡形，如有縮孔需用磨光機去除。

3. 層間控制：前一層冷卻后再進行下一層焊接，采用分段退焊法（對稱分散焊接順序），減小焊接應力。

4. 防飛濺措施：焊接時刷白灰或使用防飛濺劑，保護母材免受飛濺燙傷。

 六、焊后處理與檢驗

1. 冷卻方式：焊后立即水冷（用濕毛巾擦拭坡口兩側或冷卻水毛刷），防止450-850℃敏化溫度區(qū)間內(nèi)Cr23C6析出。

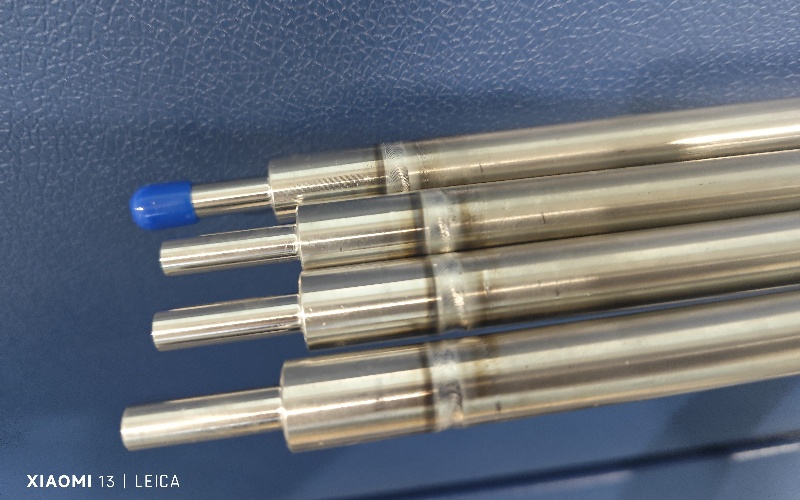

2. 外觀檢驗：焊縫成形良好，無氣孔、焊瘤、凹陷及咬邊等缺陷。

3. 無損檢測：

    宏觀金相：焊道熔合良好，熔深1-1.5mm。

    微觀金相：母材及熱影響區(qū)為全奧氏體組織，焊縫金屬為奧氏體+4%鐵素體組織，滿足抗晶間腐蝕和抗脆化要求。

    力學性能：拉伸、彎曲試驗各項指標均達標，無未熔合和裂紋缺陷。

 七、特殊工況處理

1. 酸性環(huán)境：增加點蝕試驗（ASTM G48），驗證焊縫耐蝕性。

2. 高壓管道：坡口角度調(diào)整為40°-55°，近似U型坡口，間隙2.0-2.5mm，鈍邊＜1mm，確保單面焊雙面成形。

3. 焊后退火：若使用316L不銹鋼，一般無需焊后退火；若需退火，溫度控制在1050-1100℃，快速冷卻。
