一、項目概述

1. 工程背景

   簡述項目所屬醫療機構規模、醫用氣體系統用途（如氧氣、負壓吸引、壓縮空氣、笑氣等），明確管道覆蓋區域（手術室、ICU、病房等）。

2. 系統構成

   包含氣源站、管道網絡、終端設備、監測報警系統等組成部分。

 二、設計依據與標準

1. 國家標準

    GB 50751-2012《醫用氣體工程技術規范》

    GB 50877-2014《醫用氣體管道系統技術規范》

2. **標準

    ISO 7396-1:2016《醫用氣體管道系統》

    NFPA 99C《醫療設施氣體和真空系統標準》

3. 地方規范

   根據項目所在地補充相關法規要求。

 三、材料與設備選型

1. 管道材質

    氧氣、笑氣管道：采用316L不銹鋼無縫管（脫脂處理）

    壓縮空氣、負壓吸引管道：采用紫銅管或醫用級不銹鋼管

    管件材質與管道一致，禁止使用碳鋼材料。

2. 連接方式

    不銹鋼管道：氬弧焊（TIG焊接），焊縫內壁充氬保護

    銅管：釬焊或卡壓連接（需符合醫用密封標準）。

3. 閥門與終端設備

    醫用專用閥門（帶防誤操作標識）

    終端插座符合ISO 9170標準，帶防塵蓋及自密封功能。

 四、施工工藝流程

 1. 施工準備階段

 圖紙會審（核對管道走向、標高與建筑結構沖突）

 材料進場檢驗（提供材質證明、脫脂報告）

 施工人員資質審核（焊工需持特種設備焊接證）。

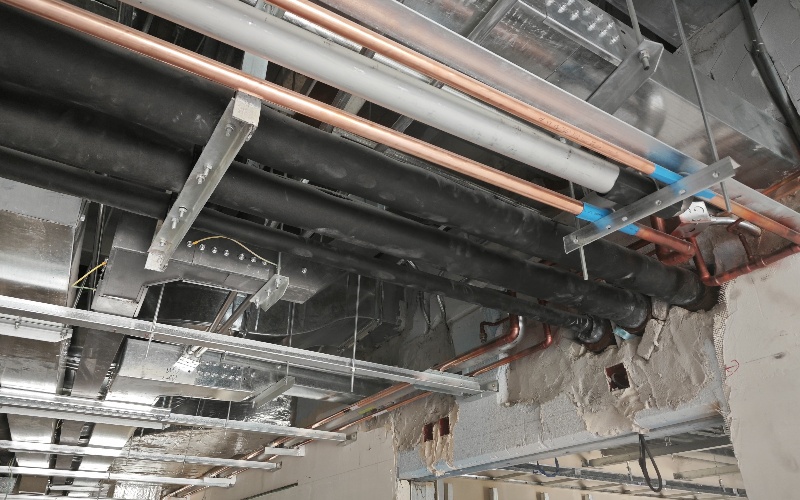

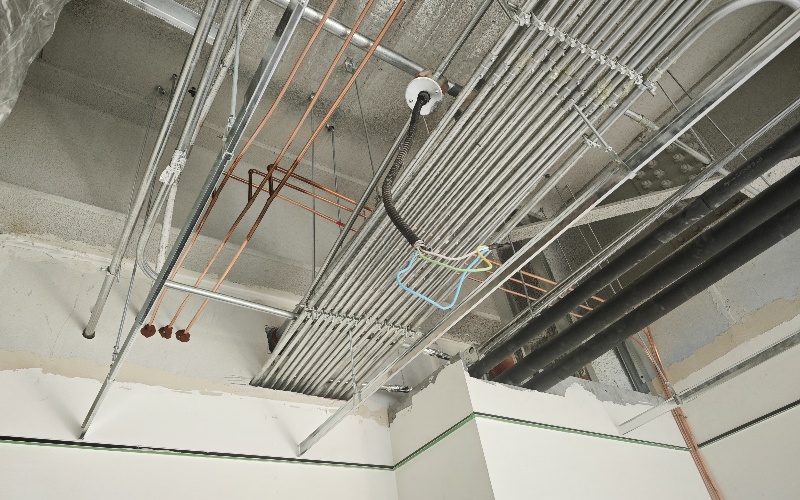

 2. 管道安裝技術要點

 （1）管道預處理

 機械切割后去毛刺，禁止使用火焰切割

 脫脂處理：使用無油四氯化碳或?qū)Ｓ萌軇瑲埩袅俊?25mg/m2。

 （2）焊接工藝控制

 焊接環境：溫度>5℃，濕度<80%

 充氬保護：保證焊縫背面惰性氣體覆蓋，防止氧化

 焊后處理：酸洗鈍化+氮?dú)獯祾摺?/p>

 （3）支架安裝

 間距標準：水平管≤2m，垂直管≤3m

 防震措施：采用橡膠墊隔離，避免金屬直接接觸。

 （4）閥門與儀表安裝

 氧氣管道閥門安裝前進行脫脂

 壓力表、流量計安裝方向與介質流向一致。

 3. 系統測試與驗收

 （1）壓力試驗

 強度試驗：1.5倍工作壓力，穩壓10min無泄漏

 嚴密性試驗：1.15倍工作壓力，24h壓降≤1%。

 （2）氣體純度檢測

 氧氣管道：氧濃度≥99.5%，含油量≤0.1mg/m3

 壓縮空氣：露點≤-40℃，顆粒物≤0.1μm。

 （3）終端性能測試

 流量測試：各終端達到設計流量（如氧氣終端≥50L/min）

 交叉連接測試：驗證不同氣體終端防誤插功能。

 五、質量控制措施

1. 關鍵控制點

    管道標識管理（顏色編碼：氧氣-白色/負壓-黃色/壓縮空氣-黑色）。

2. 文檔管理

   留存焊接記錄、壓力測試報告、材料合格證等全套質量證明文件。

 六、安全與應急預案

1. 危險源控制

    氧氣管道安裝區域嚴禁油脂污染

    動火作業前進行可燃?xì)怏w檢測。

2. 應急措施

    設置防火毯、二氧化碳滅火器

    制定氣體泄漏緊急處置流程。

備注：本方案需結合具體工程參數（如壓力等級、流量需求）進行細化，施工前應進行專項技術交底。

如需補充具體數據表、施工節點圖或驗收表格，請?zhí)峁┰敿?xì)參數以便進一步完善。
