一、項目概述

本中心供氧系統設計方案旨在為[醫院名稱/場所名稱]提供安全、穩定、高效的氧氣供應，滿足醫療及相關需求。該系統將氧氣從氣源集中輸送至各個用氧終端，確保各科室、病房等區域的氧氣供應質量，為患者的救治和康復提供有力保障。

二、設計依據

1. 相關標準：《醫用氣體工程技術規范》GB 50751 - 2012、《建筑設計防火規范》GB 50016 - 2014（2018 年版）、《氧氣站設計規范》GB 50030 - 2013 等。

2. 醫院需求：根據醫院科室分布、床位數量、用氧設備類型及數量等實際需求進行設計，確保滿足日常及高峰時段的氧氣使用量。

三、系統組成

1. 氣源部分

 液氧儲罐：選用[X]立方米的液氧儲罐，其具有儲存量大、占地面積小、壓力穩定等優點。儲罐配備完善的安全裝置，如安全閥、壓力表、液位計等，確保儲存過程的安全可靠。

 匯流排：設置一套手動匯流排作為備用氣源，當液氧儲罐出現故障或需要維護時，可及時切換至匯流排供應氧氣。匯流排由多個氧氣瓶組組成，并配備減壓裝置、切換裝置等，保證氣體平穩輸出。

2. 減壓裝置：采用兩級減壓方式，一級減壓將液氧儲罐或氧氣瓶內的高壓氣體減至中壓，二級減壓再將中壓氣體減至適合臨床使用的低壓，壓力范圍一般控制在[0.2 - 0.4MPa]。減壓裝置具備壓力調節、穩壓、超壓保護等功能，確保輸出壓力穩定可靠。

3. 管道系統

 管材選擇：氧氣輸送管道選用優質的紫銅管，其具有良好的耐腐蝕性、導熱性和低溫性能，能有效保證氧氣輸送的質量和安全性。

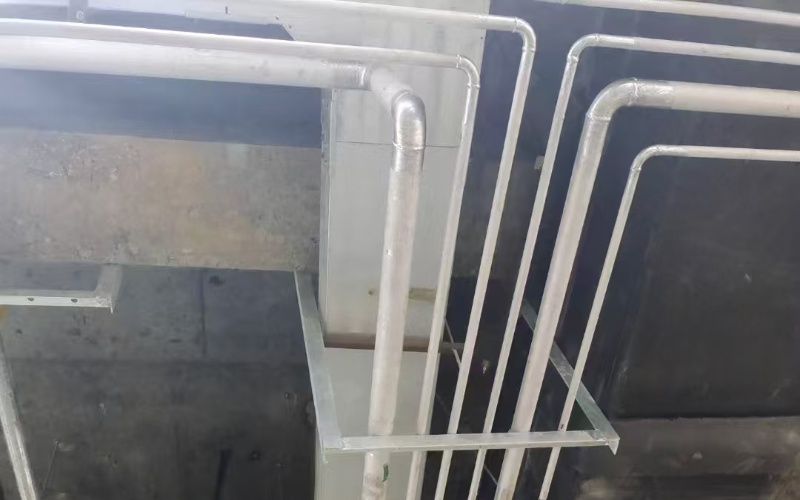

 管道布置：根據醫院建筑結構和科室布局，合理規劃管道走向。管道沿墻、天花板或?qū)Ｓ霉芫笤O(shè)，盡量減少彎頭和接頭數量，以降低氣流阻力。在穿越防火分區時，設置防火套管，確保消防安全。

 標識與色標：管道表面涂刷天藍色油漆，并標注“氧氣”字樣及流向箭頭，便于識別和管理。

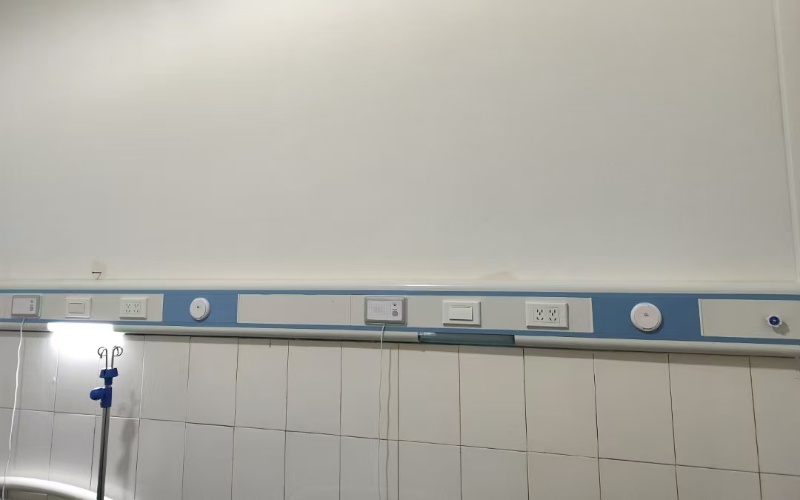

4. 用氧終端：在各病房、手術室、ICU 等用氧區域設置氧氣終端，采用插拔式自封快速接頭，操作方便、密封性能好。終端面板上配有氧氣插座、流量調節閥、壓力表等，方便醫護人員調節和監測氧氣流量。

四、系統控制與監測

1. 控制系統：設置中央控制系統，對氣源、減壓裝置、管道壓力等進行實時監控和控制。系統具備自動切換、故障報警等功能，當氣源壓力異?；蛟O(shè)備出現故障時，能及時發出警報并自動切換至備用氣源，確保氧氣供應不間斷。

2. 監測系統：在各關鍵部位安裝壓力傳感器、液位傳感器等監測設備，將監測數據實時傳輸至中央控制系統。醫護人員可通過監控終端隨時查看系統運行狀態，實現遠程監控和管理。

五、施工與安裝

1. 施工準備：施工前，熟悉施工圖紙和相關技術規范，對施工人員進行技術交底和安全培訓。準備好施工所需的工具、材料和設備，并確保其質量符合要求。

2. 管道安裝：按照設計要求進行管道敷設，確保管道坡度符合規定，連接牢固、密封良好。在安裝過程中，注意保護管道表面，避免劃傷和損壞。安裝完成后，對管道進行吹掃、脫脂處理，確保管道內部清潔無雜質。

3. 設備安裝：按照設備安裝說明書的要求，依次安裝液氧儲罐、匯流排、減壓裝置、用氧終端等設備。設備安裝應牢固可靠，各連接部位密封良好。安裝完成后，對設備進行調試和試運行，確保其運行正常。

六、維護與保養

1. 日常維護：安排專人負責系統的日常維護，定期檢查氣源、管道、設備等是否正常運行，有無泄漏、損壞等情況。及時清理設備表面的灰塵和雜物，保持設備清潔。

2. 定期保養：定期對液氧儲罐進行壓力、液位檢查，對減壓裝置進行壓力校準和維護，對管道進行強度試驗和嚴密性試驗。根據設備使用情況，定期更換易損件，確保系統性能穩定。

3. 應急處理：制定完善的應急預案，當系統出現故障或突發情況時，能夠迅速采取有效的應急措施，保障氧氣供應安全。同時，定期組織應急演練，提高工作人員的應急處理能力。

通過以上精心設計的中心供氧系統方案，能夠為醫院提供可靠、高效的氧氣供應，滿足醫療工作的需求，為患者的生命健康保駕護航。在實施過程中，嚴格按照相關標準和規范進行施工、安裝、維護和管理，確保系統長期穩定運行。
